Cara Membuat Simulasi Jaringan
Router - Dalam
artikel tutorial simulasi jaringan cisco packet tracer kali ini, saya akan
membahas tentang cara bagaimana membuat jaringan dengan menggunakan router
sebagai penghubungnya.
Sebelum melakukan praktek membuat design jaringan dengan router, mari kita kenali dahulu apa sebenarnya yang dimaksud dengan router itu sendiri.
Router pada umumnya adalah sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Namun router berbeda dengan Switch, karena Switch hanya digunakan untuk menghubungkan beberapa komputer dan membentuk LAN (local area network). Sedangkan router digunakan untuk menghubungkan antar satu LAN dengan LAN yang lainnya.
Oke, setelah kita mengetahui pengertian dasar dari perangkat router, mari kita memulai praktek membuat simulasi jaringan dengan router.
1. Buatlah desain Jaringan seperti gambar dibawah ini
Sebelum melakukan praktek membuat design jaringan dengan router, mari kita kenali dahulu apa sebenarnya yang dimaksud dengan router itu sendiri.
Router pada umumnya adalah sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Namun router berbeda dengan Switch, karena Switch hanya digunakan untuk menghubungkan beberapa komputer dan membentuk LAN (local area network). Sedangkan router digunakan untuk menghubungkan antar satu LAN dengan LAN yang lainnya.
Oke, setelah kita mengetahui pengertian dasar dari perangkat router, mari kita memulai praktek membuat simulasi jaringan dengan router.
1. Buatlah desain Jaringan seperti gambar dibawah ini
Yang kita butuhkan hanyalah 1 router, 2 komputer dan semua perangkat tersebut dihubungkan dengan menggunakan kabel cross-over.
2. Lalu kita setting ip-adress masing-masing komputer. Karena kelebihan router adalah dapat menghubungkan network yang berbeda, mari kita buat ip adress yang sangat berbeda, yaitu :
- PC0
> Ip adress : 200.200.10.2
> Subnetmask : 255.255.255.0
> Gateway : 200.200.10.1
- PC1
> Ip adress : 192.168.10.2
> Subnetmask : 255.255.255.0
> Gateway : 192.168.10.1
3. Setelah semua komputer tadi sudah tersetting ip adressnya, sekarang kita berlanjut pada setting perangkat router, oke mari kita mulai dengan memasukkan gateway masing-masing komputer ke router.
Caranya, klik 2X pada device Router, setelah itu klik pada tab Config, lalu lihat daerah interface. Masukkan gateway PC0 pada fastethernet 0/0, lalu masukan gateway PC1 pada Fastethernet 0/1.
Lihat gambar dibawah ini, itu adalah contoh memasukkan gateway PC0 pada Fastethernet 0/0, lakukan hal yang sama pada PC1.

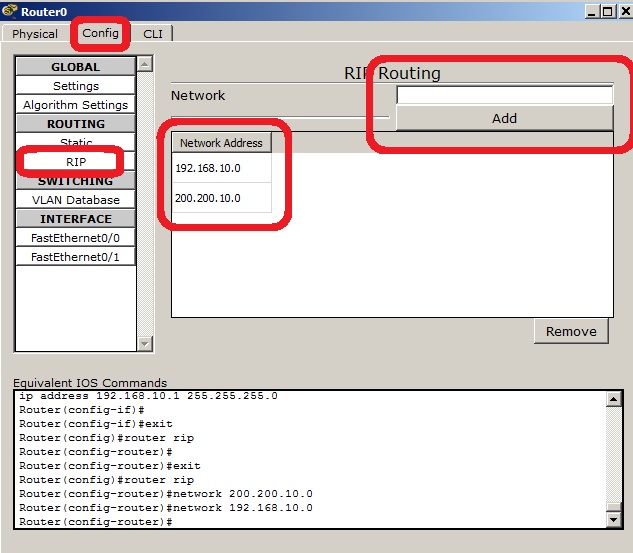

4. Setting router belum selesai, setelah pada setting interface, kita lanjut pada setting routing, klik RIP (Routing).
Masukan network dari setiap device PC, yaitu PC0 > 200.200.10.0 dan PC1 > 192.168.10.0 lalu klik add setiap memasukan 1 network (Jadi disini kita add 2x).
5. Kita masuk pada tahap terakhir, yaitu pengecekan sambungan jaringan antar dua perangkat komputer tersebut, cara yang paling umum adalah dengan melakukan ping pada fitur command prompt.
Di sini kita coba ping dari PC0 ke PC1, klik 2x Pada PC0 lalu klik tab desktop, klik command prompt, lalu ketikkan ...
ping 192.168.10.2
Jika muncul tulisan yang berujung TTL dan sebagainya, maka Tutorial Membuat Desain Simulasi Jaringan Router - Computer Direct, dinyatakan berhasil.
